Low price & high performance

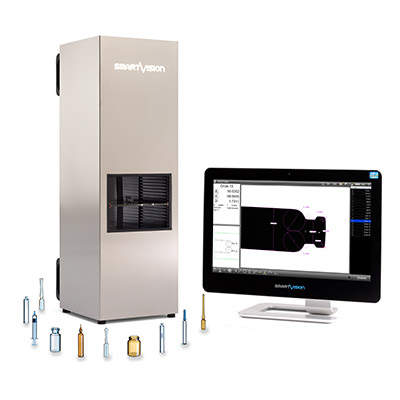

The SMART PROJECTOR measurement system enables in-field measurements in a defined field of view and produces accurate 2D measurement results from small parts in real-time. Because of the 4 different enlargements, which are selected by the software, the desired accuracy can be set and this enables the automatic measurement of parts with different sizes. The robust design and user-friendly software makes it predestined for use in in-line-production. Smart_Projector is equipped with an AIO computer with touch screen and the associated touch measurement software.
Range of service
• Particularly suitable for large quantities (production quality tests, inline tests, incoming goods inspections • Eliminates subjectivity and errors in operator-based measurement • Increases the number of quotas and the quality inspection rate, up to 16,000 inspection functions in a few seconds • Performs full automatic reporting and SPC (Min, Max, Area, Average, Hrs Dev, 6 Sigma) • Designed for mass use in production • Suitable for unqualified operators • Flexible investment with a quick return on investment • Reduces the time and cost of controls
SmartVision Smart_Projector Typen
 |
 |
 |
 |
 |
 |
 |
| Arbeitsbereich- Dimensionen (mm) |
 |
 |
 |
 |
 |
 |
| Messfeld (mm) | 7×4.5 | 29×19 | 55×37 | 108×73 | 168×113 | 224×150 |
| Messfeld Diagonale (mm) | 8 | 30 | 60 | 125 | 195 | 235 |
| Messfeldfläche (mm) | 31 | 530 | 2000 | 7800 | 18500 | 32550 |
| Messfeld Typ | Rechteckig | Rechteckig mit Vignettierung |
Rechteckig mit Vignettierung |
Rechteckig mit Vignettierung |
Rechteckig mit Vignettierung |
Rechteckig mit Vignettierung |
| Diaskopisches Licht | Gebündelt | Gebündelt | Gebündelt | Gebündelt | Gerichtet | Gerichtet |
| Episkopisches Licht | – | – | Ja | Ja | Ja | – |
| Layout | Vertikal | Vertikal | Vertikal / Horizontal | Vertikal / Horizontal | Vertikal | Vertikal |
Spezifikation SmartVision Smart_Projector
Information
Klicken Sie hier unten bitte auf die jeweilige Überschrift, um weitere Informationen zu erhalten.
Downloads
Videos
Smart_Projector Presentation Smart_Rotating_Robot Smart_Horizontal Adapter Kit Smart_Profile Matching Smart_Projector Application
Allgemein
| Computer | Touch Screen AIO Computer WIN10Pro x64, Bildschirmauflösung 1920x1080 Pixel | |||||
| Licht-Empfänger Linse | Doppel- Telezentrische Linse | |||||
| Messfeld (FoV) (3) | 6mm x 4mm | 22mm x 16mm | 48mm x 34mm | 95mm x 68mm | 145mm x 105mm | 195mm x 140mm |
| Messfelddiagonale (FoV) | 7mm | 27mm | 59mm | 117mm | 179mm | 240mm |
| Messfeldfläche (FoV) | 43243mm² | 352mm² | 1632mm² | 6460mm² | 15225mm² | 27300mm² |
| Messkammer (5) | 215mm x 120mm x 58mm | 215mm x 120mm x 58mm | 200mm x 174mm x 165mm | 200mm x 220mm x 250mm | 260mm x 330mm x 410mm | 410mm x 475mm x 460mm |
| Kameraauflösung | 5 MegaPixel | 5 MegaPixel | 10 MegaPixel | 10 MegaPixel | 10 MegaPixel | 5 MegaPixel |
| Wiederholgenauigkeit (4) | ±0.1 μm | ±0.2 μm | ±0.5 μm | ±1 μm | ±1.5 μm | ±2 μm |
| Messgenauigkeit (4) | ±0.5 μm | ±1.5 μm | ±3 μm | ±6 μm | ±8 μm | ±12 μm |
| Maschinenabmessungen | 284mm x 330mm x 490mm | 284mm x 330mm x 490mm | 282mm x 330mm x 873mm | 284mm x 330mm x 1255mm | 335mm x 380mm x 1255mm | 410mmm x 450mm x 1813mm |
| Gewicht | 18kg | 18kg | 29kg | 45kg | 45kg | 150kg |
| Diaskopisches Licht (1) | Gebündelt | Gebündelt | Gebündelt | Gebündelt | Standard | Standard |
| Episkopisches Licht (2) | - | - | Ja | Ja | Ja | - |
| Betriebstemperatur | +10 bis +40°C | |||||
| Stromanschluss | 110-240 Vac | 50-60 Hz | |||||
| Stromabnahme | 2A | |||||
| Messpunkte | 16000 features max | |||||
| Mustererkennung | XYѲ (accepts random positioning) | |||||
| Toleranzen | ||||||
| CAD Export | * .dxf Datei mit Nennwerten und Toleranzen | |||||
| CAD Import | * .dxf Datei mit Profilübereinstimmung, Nennwerten und Toleranzen | |||||
| Bericht Export | *.csv, *.tsv, *.txt | |||||
| Bericht drucken | Windows Standard Drucker (optional *.pdf), *.xps | |||||
| Benutzerverwaltung | Supervisor, Benutzer 1 bis 20 (mit Passwort-Login und editierbaren Rechten) | |||||
| Mehrsprachen- Unterstützung | Englisch, Deutsch, Spanisch, Französisch, Italienisch, Portugiesisch, Russisch, Chinesisch, Japanisch, Polnisch, Tschechisch, Rumänisch. Alle Sprachen sind editierbar. | |||||
Hinweise
1 Durchlicht: Kollimierter Projektor mit grünem LED-Licht oder Standard-LED-Hintergrundbeleuchtung. Die kollimierte Projektorintensität ist softwareprogrammierbar, wenn auch eine episkopische Lichtsteuerung (2) verfügbar ist.
2 Episcopic Light Control: 4 unabhängige 90 ° -Sektoren, softwareprogrammierbar, Front / Episcopic-Weiß diffuses LED-Licht, auf Bestellung gefertigt.
3 Standardmodelle - andere kundenspezifische FoV auf Anfrage erhältlich.
4 Präzision der Messung (± μm) einer Linie, erhalten durch Messung eines spezifischen Kalibrierungsziels, das ungefähr in FoV-Zentrum angeordnet ist, am besten Fokusposition bei 25 ° C ± 1 °.
5 Die Abmessungen der Messkammer sind nicht die Abmessungen des Sichtfelds, daher sind sie nicht als Testfläche zu betrachten.
2 Episcopic Light Control: 4 unabhängige 90 ° -Sektoren, softwareprogrammierbar, Front / Episcopic-Weiß diffuses LED-Licht, auf Bestellung gefertigt.
3 Standardmodelle - andere kundenspezifische FoV auf Anfrage erhältlich.
4 Präzision der Messung (± μm) einer Linie, erhalten durch Messung eines spezifischen Kalibrierungsziels, das ungefähr in FoV-Zentrum angeordnet ist, am besten Fokusposition bei 25 ° C ± 1 °.
5 Die Abmessungen der Messkammer sind nicht die Abmessungen des Sichtfelds, daher sind sie nicht als Testfläche zu betrachten.
