DeMeet Video Messmaschinen
Optische Messungen werden mit dem Kamerasystem, Objektiven und einstellbarer Beleuchtung durchgeführt. Aufgrund der berührungslosen Art der Messungen, gibt es kein Risiko einer Produktdeformation. Optisches Messen ist sehr geeignet für Produkte mit feinen Strukturen und kontaktempfindlichen Oberflächen/Materialien. Ein weiterer Vorteil von optischen Messungen ist, dass die Kanteninformation direkt mit einer hohen Dichte an Messpunkten bestimmt werden kann. Innerhalb des Gesichtsfeldes einer DeMeet, kann eine sehr hohe Genauigkeit erreicht werden. Eine Kombination aus hochwertiger tele-zentrischer Optik und DeMeet Sony Sensor Kamera sind für ein klares Bild mit einem exzellenten Kontrast und einer hohen Auflösung integriert. In Kombination mit der Bildverarbeitungsfunktionalität der DeMeet, resultiert dies in hochgenauen Messungen. Telezentrische Objektive werden als Standard geliefert, um eine Bildverzerrung um das Zentrum des Gesichtsfeld herum, zu vermeiden. Die DeMeet wird entweder mit Nikon oder Leica-Design Objektiven, mit einem großen Arbeitsabstand für ein brillantes Bild, mit hohem Kontrast, das eine optimale Kantenerkennung bietet, ausgestattet. Die Objektive mit den verschiedenen Vergrößerungen von 1x bis 10x sind verfügbar und können während des Mess-ablaufes ausgetauscht werden, diese erzeugen in einem Bereich eine Anzeigevergrößerung von 40x bis 400x.
Videosensor Technologie
Die Maschine wird mit einem Positionsversatznormal und Gesichtsfeld Einstellnormal geliefert, das erforderlich ist für die Gesichtsfeld (Optisch) Kalibrierung. Das Glas Genauigkeitsstandard kann auch als Schulungsobjekt verwendet werden. Mit der Option „Vorbereitet für Combo“, kann eine Video Maschine zu einem späteren Zeitpunkt zu einer Multi-Sensor Messmaschine für kom-binierte Video (Optisch) und Taster (Kontakt) Messungen aufgerüstet werden. Für das Aufrüsten einer Combo vorbereiteten Maschine zu einem späteren Zeitpunkt, kann das Combo Upgrade Pack bestellt werden.
DeMeet Design und Qualität
Die Anwendung von Qualitätskomponenten, hergestellt durch Schut und durch sehr bekannte, spezialisierte Hersteller, sorgen für eine exzellente Leistung und hochgenaue Messungen. Mit dem neuen Design der DeMeet Messmaschinen Serie wurden in der Genauigkeit und Zuverlässigkeit keine Zugeständnisse gemacht. Das neue optisch schraublose Cover-Design bietet einen besseren Schutz in der Produktionsumgebung und ist hervorgehoben mit vernickelten Aluminium-Details, die individuell gestaltet werden können. Das offene Design der DeMeet erlaubt eine einfache Bedienung und Beladung der Maschine von allen Seiten. Die Genauigkeit der Messmaschinen wird durch ein CAA 3D-Korrekturmodell (Computer-Aided Accuracy, Fehlerkompensation) gewährleistet.
DeMeet Maschinen Konstruktion
Die DeMeet 3D CNC Koordinaten Messmaschinen sind entwor- fen mit einer bewährten, festen Brückenkonstruktion und einem beweglichen Messtisch für eine hohe Genauigkeit und Zugänglich-keit. Das vollständig verkleidete Antriebssystem und die integrierte Dämpfung, machen die DeMeet Maschinen für Inline Messungen in der Produktion sehr geeignet. Die Konstruktion ist eine Granit-Basisplatte mit einer Genauigkeitsklasse nach DIN 876/00 und bestens positioniert auf stoßabsorbierenden Punkten und ruhend gelagert auf einem geschweißten Grundrahmen (bei der DeMeet-220 ist der Grundrahmen aus flach geschliffenem Gusseisen). Die XYZ-Basisstruktur für die THK Präzisionslinearführungen mit Kugelkette ist hergestellt aus extrem spannungsarmem, flach geschlif-fenem Gusseisen, als Basis für eine mechanisch präzise Konstruktion. Das Achsen-Antriebssystem besteht aus Faulhaber DC-Servomotoren mit hohem Drehmoment, TFE beschichteten Kerk Leitspindeln und Renishaw TONIC optische Linearencoder mit niedrigen Unterteilungsfehlern. Der Messtisch ist hergestellt aus spannungsarmem, verschleißfestem, hart eloxiertem Aluminium oder optional aus vernickeltem Stahl, mit Montagelochmuster für Produktaufspannungen und einer flach ausgerichteten Glasplatte. Das Video Modell besteht aus einer DeMeet Kamera mit einem Sony Sensor und einem telezentrischen optischen Sy-stem. Neben dem optischen System wird das Combo Modell mit einem Renishaw Tastsystem ausgestattet.
Beleuchtung
Die Beleuchtung ist wichtig für genaue Messungen. Die DeMeet ist standardmäßig mit einer LED basierenden Beleuchtung ausgestattet (Durchlicht, Koaxiallicht und segmentiertes Ringlicht). Ein Ringlicht, bestehend aus 3 Ringen, 16 Segmenten und 48 Zellen LED Muster, das individuell pro Ring, Segment und Zelle gesteuert werden kann, wird standardmäßig für eine optimale Beleuchtungs-konfiguration geliefert. Das Ringlicht kann in der Intensität und im Winkel eingestellt werden, um den besten Kontrast mit klar definierten Kanten zu erreichen. Das Durchlicht wird von unten übertragen und wird verwendet, um das Profil der Kanten hervorzuheben. Das Koaxiallicht kann für die Beleuchtung innerhalb tiefgelegener Strukturen verwen- det werden. Das LED basierende Durchlicht und Koaxiallicht kann in der Intensität justiert werden. Die Konfiguration der Beleuchtung wird während eines CNC Messablaufes automatisch gesteuert. Ein koaxialer Laserpointer unterstützt während der Erstellung eines Messprogramms, die Navigation.
Approve for DeMeet MultiSensor Software Paket
Approve for DeMeet ist ein wahres MultiSensor Software Paket, wo die Differenz im Sensorursprung von der Messeingabe nur auf das Notwendige begrenzt ist. Alle Messergebnisse vom Video und Tastsystem können angezeigt, protokolliert, exportiert und in Konstruktionen zusammen verwendet werden und sind dynamisch aktualisiert. Die Messergebnisse können auch zusammen in einer 3D Ansicht angezeigt werden. Approve for DeMeet ist ein Softwarepaket, das sehr benutzerfreundlich ist, aber auch lexibel und sehr ausgeklügelt, um viele Produkte vermessen zu können.
PTB Software Auswertung
Auswertesoftware für KoordinatenMessmaschinen. Die Genauigkeit der Auswertesoftware wurde überprüft durch den Vergleich der Ergebnisse von der Software mit Referenzergebnissen geliefert durch die PTB (PhysikalischTechnische Bundesanstalt, Braunschweig, Deutschland). Die Approve for DeMeet Software wurde in der Klasse der kleinsten Abweichungen eingestuft. Mehr über Approve for DeMeet MultiSensor Software PaketSpannsysteme für DeMeet
Eine sichere Positionierung des Messobjektes ist für ein genaues Messergebnis entscheidend und das Spannsystem kann auch für Palettenmessungen verwendet werden. DF Spannsystem DF ist ein Spannsystem, von Schut entwickelt und hergestellt. Es wurde entworfen, um 3D-Objekte zu fixieren, insbesondere für optische Messungen und es ist mit dem Messtisch der DeMeet Messmaschinen vollständig kompatibel. Alufix Spannsystem Alufix ist ein flexibles Spannsystem, produziert aus hochwertigem Aluminium. Alufix ist ein einzigartig gestaltetes modulares Spannsystem, um eine Produkt-Aufspannung in kurzer Zeit zu realisieren, es ist einfach zu montieren und besonders für schwerere Messobjekte geeignet. Benutzerdefinierte Spannsysteme Wenn Produkte in einer Palette gemessen werden müssen und ein Standard-Spannsystem keine richtige Lösung bietet,- zum Beispiel durch die außergewöhnliche Form oder geringen Abmessungen des Produkts,- dann kann eine maßgeschneiderte Aufspannung die Lösung sein. Mehr über Spannsysteme
Spezifikationen Video Messmaschinen
Information
Klicken Sie hier unten bitte auf die jeweilige Überschrift, um weitere Informationen zu erhalten.
Allgemein
|
Allgemein |
||
|
Videosystem |
DeMeet Sony Sensor Kamera |
|
|
Telezentrische Leica-Design Objektive |
2,0x (1,0x, 5,0x und 10,0x Option) |
|
|
Telezentrische Nikon Objektive |
3,0x (1,0x, 5,0x und 10,0x Option) |
|
|
Ringbeleuchtung 1 |
3 Ringe, 16 Segmente und 48 Zellen (einstellbar) |
|
|
Durchlicht und Koaxialbeleuchtung |
Einstellbar |
|
|
Tastsystem 2 |
Keines |
|
|
Konstruktion 3 |
Feste Brücke mit Granit Grundplatte DIN 876/00 |
|
|
Struktur |
Extrem spannungsarm, lach geschlifenes Gusseisen |
|
|
Messtisch 4 |
Hart-Eloxiertes Aluminium, spannungsarm |
|
|
Linearführungen |
THK Linearführungen |
|
|
Linearencoder |
Renishaw TONIC Linearencoder |
|
|
Antrieb |
Faulhaber DC Servomotoren |
|
|
Bedienung |
Motorisierter Joystick / CNC |
|
Messspezifikationen
|
Messspezifikationen |
||
|
Aulösung (µm) |
0,5 (0,1 optional) |
|
|
Genauigkeit standard 5 (µm) (0,5 µm Aulösung) (L in mm) |
X/Y/Z 4 + L/150 |
|
|
XY 5 + L/150 |
||
|
Genauigkeit optional 5 (µm) (0,1 µm Aulösung) (L in mm) |
X/Y/Z 3 + L/200 |
|
|
XY 4 + L/200 |
||
|
Verfahrgeschwindigkeit max. (mm/s) |
X/Y 250, Z 55 |
|
|
Beschleunigung max. (mm/s2) |
X/Y/Z 500 |
|
Speisung
|
Speisung |
|
|
Spannung (V) |
90 - 120, 210 - 240 (50 - 60 Hz) |
|
Leistung (VA) |
400 |
Umgebungsbedingungen
|
Umgebungsbedingungen |
||
|
Betriebstemperatur |
(°C) |
15 - 35 |
|
Messtemperatur |
(°C) |
20 ± 0,5 |
|
Relative Luftfeuchtigkeit |
(%) |
40 - 70 (keine Kondensation) |
Hinweise
1 Für Video Ausführungen (nicht für DeMeet220) kann auf Anfrage eine Ringbeleuchtung mit 4 Ringen, 16 Segmenten und 64 Zellen geliefert werden.
2 Andere Tastersysteme können auf Anfrage geliefert werden.
3 Die Grundplatte der DeMeet220 ist aus lach geschlifenem Gusseisen.
4 Optional erhältlich aus spannungsarmem, vernickeltem Stahl.
5 Die Genauigkeit des MultiSensor Messsystems ist zu berücksichtigen.
2 Andere Tastersysteme können auf Anfrage geliefert werden.
3 Die Grundplatte der DeMeet220 ist aus lach geschlifenem Gusseisen.
4 Optional erhältlich aus spannungsarmem, vernickeltem Stahl.
5 Die Genauigkeit des MultiSensor Messsystems ist zu berücksichtigen.
Die Speziikationen gelten für alle DeMeet Ausführungen, sofern nicht anders angegeben. Maschinen mit höheren Speziikationen und/oder kundenorientierten Besonderheiten sind auf Anfrage lieferbar. Alle Angaben sind ohne Gewähr. Für weitere Speziikationen konsultieren Sie unsere Website Schut.com.
Unsere Modelle im Überblick
-

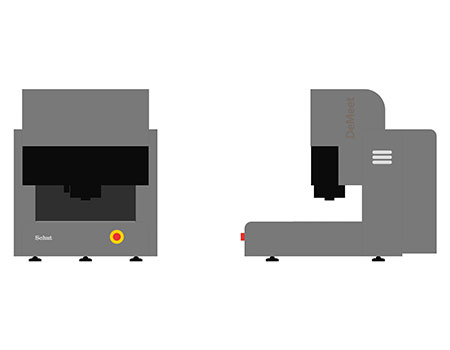

DeMeet220
Messbereich (XYZ) 220 × 150 × 100 mm Tischabmessungen 357 x 260 mm Werkstückgewicht 20 kg Die maximale Messgeschwindigkeit X, Y = 200 mm / s Z = 50 mm / s Maschinenmaße (B x H) 455 × 735 × 615 mm Gewicht Maschinen 110 kg -
DeMeet400
Messbereich (XYZ) 400 × 250 × 200 mm Tischabmessungen 560 x 372 mm Werkstückgewicht 50 kg Die maximale Messgeschwindigkeit X, Y = 250 mm / s Z = 50 mm / s Maschinenmaße (B x H) 835 × 880 × 1590 mm Gewicht Maschinen 480 kg -
DeMeet404
Messbereich (XYZ) 400 x 400 x 200 mm Tischabmessungen 560 x 574 mm Werkstückgewicht 50 kg Die maximale Messgeschwindigkeit X, Y = 250 mm / s Z = 50 mm / s Maschinenmaße (B x H) 835 × 1220 × 1600 mm Gewicht Maschinen 700 kg -
DeMeet443
Messbereich (XYZ) 400 × 400 × 300 mm Tischabmessungen 560 x 574 mm Werkstückgewicht 50 kg Die maximale Messgeschwindigkeit X, Y = 250 mm / s Z = 50 mm / s Maschinenmaße (B x H) 835 × 1220 × 1798 mm Gewicht Maschinen 730 kg -
DeMeet705
Messbereich (XYZ) 700 × 500 × 300 mm Tischabmessungen 930 x 700 mm Werkstückgewicht 60 kg Die maximale Messgeschwindigkeit X, Y = 250 mm / s Z = 50 mm / s Maschinenmaße (B x H) 1534 × 1550 × 1830 mm Gewicht Maschinen 1400 kg
