AfDM Multisensor Messsoftware

Approve for DeMeet Multi-Sensor Messsoftware

Approve for DeMeet ist ein echtes Multi-Sensor Softwarepaket. Es wurde von Grund auf entwickelt, wobei die Unterschiede zwischen den Eingaben vergleichbarer Messungen, verrichtet mit unterschiedlichen Messmitteln, nur auf die erforderlichen Unterschiede beschränkt werden.

Die momentan erhältlichen Messmittel sind Video und Taster. Alle Messergebnisse der Video- und Tastermessungen können angezeigt, dokumentiert, exportiert und zusammen in Konstruktionen benutzt werden, und werden dynamisch aktualisiert.

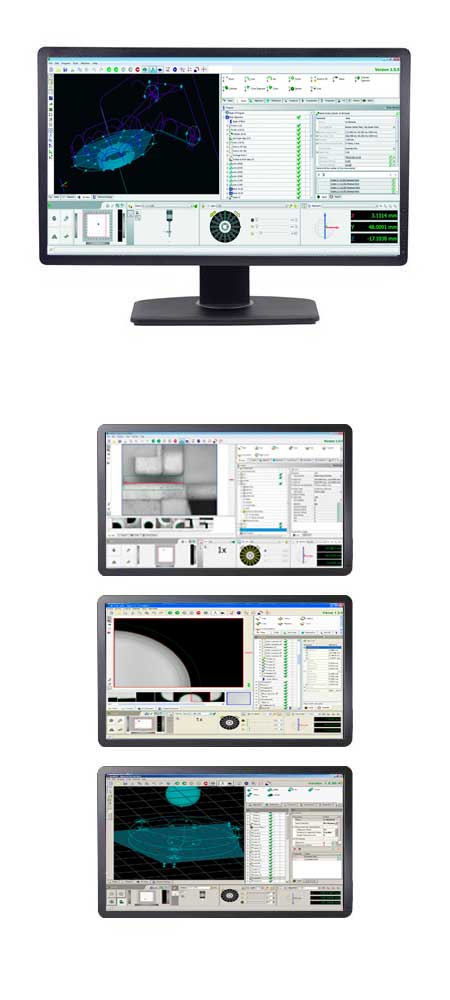

Die Messergebnisse können auch zusammen in einer 3D-Ansicht angezeigt werden. Approve for DeMeet ist ein Softwarepaket, das sehr benutzerfreundlich ist, aber auch lexibel und sehr sorgfältig aus gearbeitet wurde, um die Messungen vieler Produkte zu gewährleisten.

Hohe Messgenauigkeiten bei 2Dund/ oder 3D-Messungen können in allen Industrie bereichen, wie z.B. in der Präzisions- und Medizintechnik, sowie der Plastik- und Elektronikindustrie, zur Verbesserung der Qualitätskontrolle eingesetzt werden.

Leistungsübersicht

Approve for DeMeet wurde komplett in C++ entwickelt, so nah wie möglich entsprechend dem C++ ANSI/ISO-Standard, und benutzt OpenGL und eine objektorientierte Programmierung mit ergebnisgesteuerter Technologie. Das Ergebnis ist eine Für Speziikationen verweisen wir auf unsere Webseite Schut.com. dynamisch aktualisierte Benutzeroberlache, bei der alles zusammenwirkt. Vorbereitungen wurden getroffen und dauern an, damit die Software auf 64 Bit Windows und auf Linux (32 Bit und 64 Bit) laufen kann.

3D Bewegungen

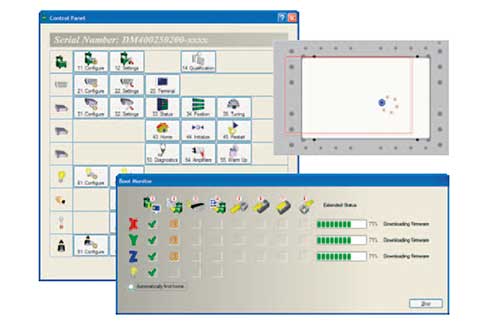

Die 3D Motorsteuerung in Approve for DeMeet erzeugt runde, sanfte Bewegungen, was die DeMeet flüssiger und schneller laufen lässt. Die DeMeet bewegt sich auch während der Videobildverarbeitung und anderen Berechnungen, wodurch sich die Messzeit erheblich verkürzt. Zur Beseitigung der Hysterese und somit zur Verbesserung der Genauigkeit, kann eine Annäherungsrichtung und Distanz für Video Messungen eingestellt werden. Eine Vor-Antastung und Durchschnitts-Antastung kann für Tastermessungen eingestellt werden.
Tastermessungen

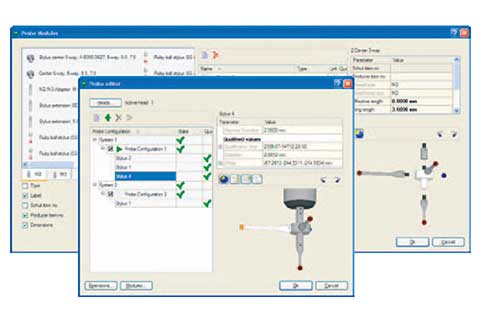

Bei Tastermesssungen ist es normal, dass die Ziele in 3D definiert werden, aber jetzt ist dies auch bei Videomessungen der Fall. Merkmale (wie ein Kreis) können richtig gemessen werden, selbst wenn sie nicht parallel zur Kamera (Optisch) Ebene sind. Der grafische Taster-Konfigurationseditor ermöglicht durch die Verwendung einer umfangreichen Taster-Bibliothek eine benutzerdefinierte Konfiguration für spezifizierte Messungen. Einstellungen können zwischen Messschritten definiert und geteilt werden.
Videomessungen

Für Video Messungen wurden unsere eigenen proprietäre Bildverarbeitungsalgorithmen entwickelt, welche sich vollständig unterscheiden von den Algorithmen die von den konkurrierenden Produkten verwendet werden. Der Kantenfinder Algorithmus findet vollständige Kurven anstatt separater Punkte, die Interpolation der Pixel ist virtuell unendlich und sehr genau. Videoziele die größer sind als das Gesichtsfeld, können in einem Programmschritt gemessen werden und sind in mehrere Bilder aufgeteilt und kombiniert für das gefittete Ergebnis.
Messprogramm

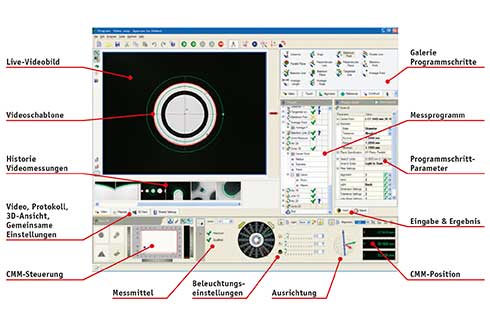

Ein Messprogramm in Approve for DeMeet ist ein grafisches Programm, bestehend aus einfachen Programmschritten. Programmschritte können geändert, hinzugefügt, kopiert, bewegt und sehr einfach entfernt werden, Eingaben von einem Programmschritt können leicht geändert oder zu anderen Ergebnissen durch verwenden von Drag-and-Drop verknüpft werden. Ein Programm kann durch einen Schritt für Schritt Ablauf überprüft werden, auch ein einzelner Programmschritt kann so überprüft werden. Nach Ablauf eines Programmschrittes erscheint dahinter ein Icon.
Ergebnisse, Bericht und Export

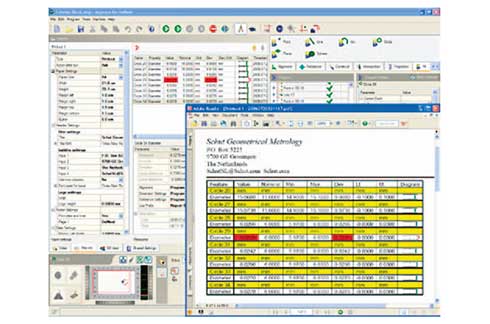

Ergebnisse von Messungen und Berechnungen (Konstruktionen, Fits, ect.), sowie von anderen Programmschritten, können zu einem Export oder Bericht hinzugefügt werden und gespeichert oder gedruckt als PDF oder CSV Datei für weitere Analysen. Wenn Toleranzen für ein Ergebnis verwendet werden, wird eine Toleranz-Leiste angezeigt. Ergebnisse und Berichte können am Ende eines Programmablaufes automatisch gedruckt oder exportiert werden. Für jedes Ergebnis im Protokoll können die Parameter, falls erforderlich, an Wünsche angepasst werden.
PTB Software Auswertung

Auswertesoftware für Koordinaten-Messmaschinen. Die Genauigkeit von der Auswertesoftware wurde überprüft durch den Vergleich der Ergebnisse von der Software mit Referenzergebnissen geliefert durch die PTB (Physikalisch-Technische Bundesanstalt, Braunschweig, Deutschland). Die Approve for DeMeet Software wurde in der Klasse der kleinsten Abweichungen eingestuft. Für weitere Fragen bezüglich Zertifizierungen und Einstufungen stehen wir Ihnen jederzeit zur Verfügung.
