Niedriger Preis & Hohe Performance

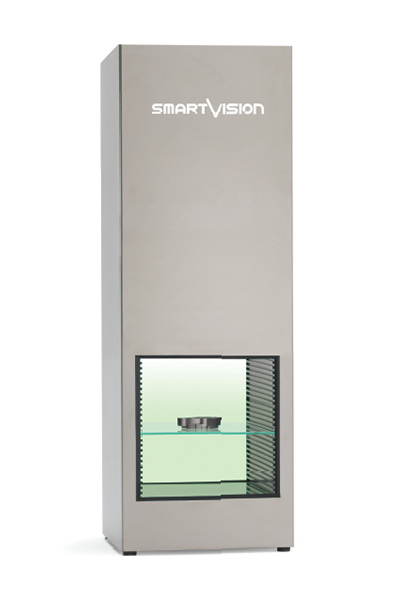

Die spezielle Easy_Projector Linie bietet ein Produkt der gleichen Qualität wie die traditionelle Smart_Projector Familie und ein ähnliches Leistungsangebot bezogen auf die spezifische Größe des Messfeldes.

Easy_Projector bietet als Basismodell hierbei keine zusätzlichen oder erweiterten Funktionalitäten.

Das System eignet sich für die grundlegende Dimensionskontrolle, schnell und einfach, ohne große Investitionen.

Easy_Projectors sind mit einem Next-Unit-Computer (NUC) und der dazugehörigen Mess-Software ausgestattet.

Einfach und schnell

Mit dem Easy_Projector von SmartVision wurde ein einziartiges Instrument geschaffen, welches die vollständige und automatische Maßkontrolle all ihrer zu vermessenden Teile, einfach und schnell durchführt.

Automatisch und produktiv

Die revolutionäre digitale Entwicklung des traditionellen Profilprojektors und Mikrometermessschiebers erlaubt es, eine unbegrenzte Anzahl an Stück und Produkten, in wenigen Sekunden zu überprüfen. Es besteht keine Notwendigkeit, Ihre Produkte auszurichten, keine manuelle Anpassung oder Fokussierung und das Alles, ohne bewegliche Teile innerhalb der Maschine.

Genauigkeit

Easy_Projector bietet objektive und wiederholbare Messungen und signalisiert durch eine einfache Bestanden/Nicht-Bestanden Ausgabe, ohne dem Zutun von Mitarbeitern. Eine vollautomatische Messung und Berichterstattung aller Prüfungen Aktivitäten in kompatiblen Excel-Dateien (CSV, TSV, TXT), Drucke (oder PDF) und Bilddateien wird hier unterstützt.

Industriell und kompakt

Easy_Projector ist eine schnelle, kompakte, robuste, statische, einfach zu verwendende und einfach zu programmierende Ausrüstung, für harte Umwelteinflüsse und Hochbetriebliche- Verwendung konzipiert.

Leistungsspekturm

• Besonders geeignet für großstückzahlige (Produktions-Qualitätsprüfungen, Inline-Prüfungen, Wareneingangskontrollen

• Eliminiert Subjektivität und Fehler der Bediener-basierten Messung

• Erhöht die Anzahl der Kontingente und die Qualitätsprüfrate, bis zu 16000 Prüffunktionen in wenigen Sekunden

• Führt vollständige automatische Berichterstattung und SPC (Min, Max, Bereich, Durchschnitt, Std Dev, 6 Sigma)

• Konzipiert für den Masseneinsatz in der Produktion

• Geeignet für unqualifizierte Bediener

• Flexible Investition mit schnellem Return on Investment

• Reduziert die Zeit und Kosten der Kontrollen

Spezifikation SmartVision Easy_Projector

Information

Klicken Sie hier unten bitte auf die jeweilige Überschrift, um weitere Informationen zu erhalten.



Downloads

Allgemein

Computer NUC Computer mit WIN10Pro ohne Bildschirm
Licht-Empfänger Linse Doppel- Telezentrische Linse
Messfeld (FoV) (3) 92mm x 61mm
Messfeldtyp (FoV) Rechteckig (Portrait)
Messfelddiagonale (FoV) 100mm
Messfeldfläche (FoV) 5485mm²
Messkammer (5) 200mm x 250mm x 280mm
Kameraauflösung 6 MegaPixel
Wiederholgenauigkeit (4) ±1 μm
Messgenauigkeit (4) ±6 μm
Maschinenabmessungen 290mm x 330mm x 880mm
Gewicht 25kg
Diaskopisches Licht Gerichtet, direktional
Adjustierbarer Fokus Auswechselbare Linse
Betriebstemperatur +10° bis +40° Celsius
Stromanschluss 110-240 Vac | 50-60 Hz
Stromabnahme 2A
Messpunkte max. 16000
Mustererkennung XYѲ (akzeptiert zufällige Positionierung)
Statistische Analysen SPC- Software fähig
Statistische Analysen Winkel, Winkligkeit, Fläche, Umfang, Konzentrizität, Durchmesser, Ebenheit, Form, Länge, Parallelität, Rechtwinkligkeit, Radius, Rundheit, Unrundheit, Geradheit, Symmetrie, wahre Position, Breite, XY-Position.
CAD Export * .dxf Datei mit Nennwerten und Toleranzen
CAD Import * .dxf Datei mit Profilübereinstimmung, Nennwerten und Toleranzen
Bericht Export *.csv, *.tsv, *.txt
Bericht drucken Windows Standard Drucker (optional *.pdf), *.xps
Benutzerverwaltung Supervisor, Benutzer 1 bis 20 (mit Passwort-Login und editierbaren Rechten)
Mehrsprachen- Unterstützung Englisch, Deutsch, Spanisch, Französisch, Italienisch, Portugiesisch, Russisch, Chinesisch, Japanisch, Polnisch, Tschechisch, Rumänisch. Alle Sprachen sind editierbar.



Hinweise

1 Durchlicht: Standard-LED-Hintergrundbeleuchtung.
3 Standardmodelle - andere kundenspezifische FoV auf Anfrage erhältlich.
4 Genauigkeit der Messung (± μm) einer Linie, die durch Messung eines spezifischen Kalibrierungsziels erhalten wurde, ist am besten in FoV-Zentrum zu finden, Fokusposition bei 25 ° C ± 1 °.
5 Die Abmessungen der Messkammer sind nicht die Abmessungen des Sichtfelds, daher sind sie nicht als Testfläche zu betrachten.
